Оценка принятых проектных решений

Задача и объект

Эксперт выезжал на объект: Санкт-Петербург. Задача заказчика — оценка принятых проектных решений по устройству карнизного свеса и пирога утепления, с учетом вопросов, поставленных подрядной строительной организацией, а именно:.

Фрагмент заключения (адреса, имена и номера документов удалены)

Объект исследования: Предоставленное проектное решение по устройству карнизного свеса и пирога утепления крыши двухэтажного жилого дома с мансардным этажом.

Цель экспертного анализа: оценка принятых проектных решений по устройству карнизного свеса и пирога утепления, с учетом вопросов, поставленных подрядной строительной организацией, а именно:

• Как настилать наплавляемую гидроизоляцию на крышу с углом наклона 30%?

• Как вентилировать подкровельное пространство под фанерой, чтобы не образовывался конденсат?

• Зачем сплошной настил разделяет теплоизоляционный контур утепления мансарды

Характеристика объекта: объект представляет собой копии вышеуказанных документов на бумажных и электронных носителях.

Оценка строительного эксперта

Экспертный анализ представленной проектной документации проведен на основании действующего законодательства РФ и нормативной документации.

1. В результате анализа проектного решения устройства карнизного свеса и пирога утепления зафиксированы следующие недоработки:

– отсутствует проектное решение по устройству водосточного желоба с креплением;

Рисунок 1. Карниз мансардной крыши

с двумя вентиляционными зазорами

1. Черепица; 2. Диффузионно-гидроизоляционная пленка; 3. Контробрешетка;

2. Обрешетка; 5. Клинообразный брус; 6. Фартук свеса; 7. Водосточный желоб;

3. Вентиляционная лента; 9. Капельник; 10. Утеплитель; 11. Пароизоляция;

4. Внутренняя обшивка

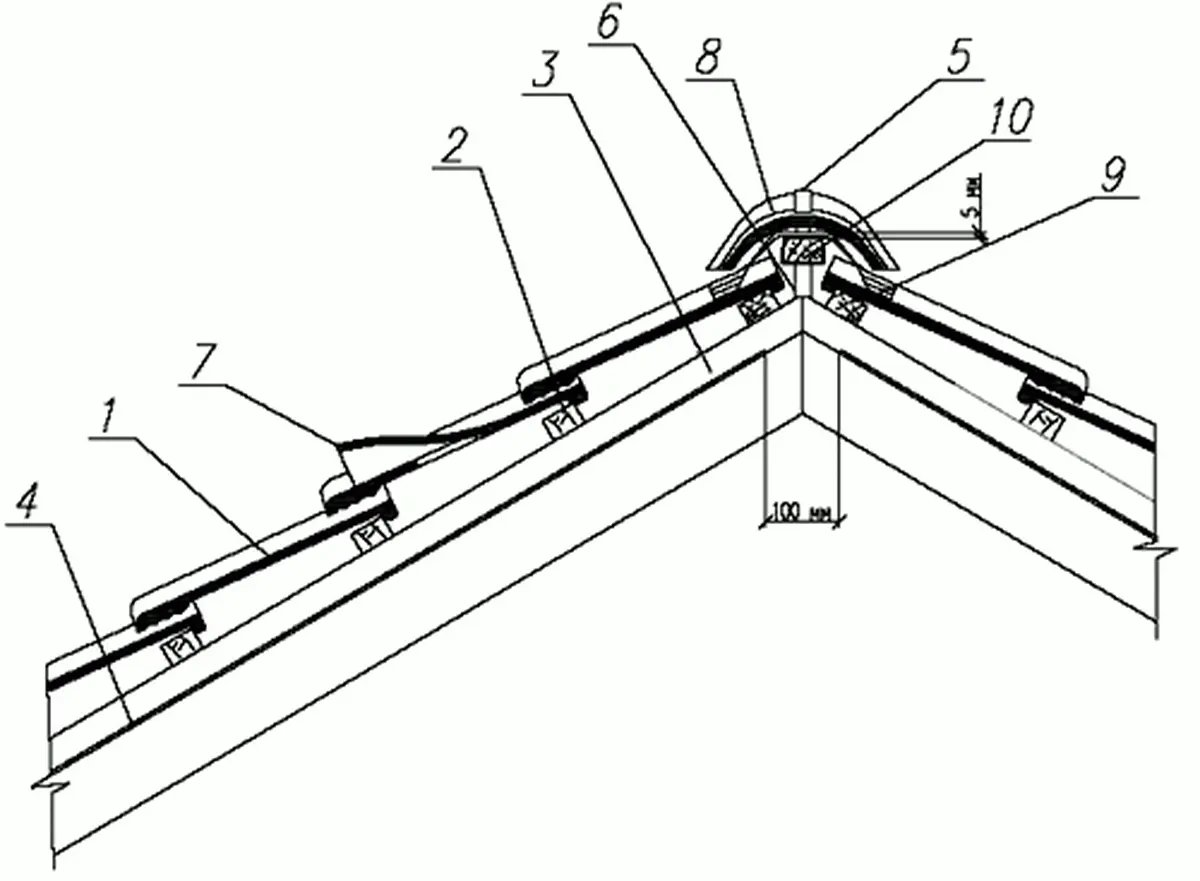

Рисунок 2. Конек чердачной крыши с диффузионно-гидроизоляционной пленкой

1. Черепица

2. Обрешетка

3. Контробрешетка

4. Диффузионно-гидроизоляционная пленка

5. Зажим (кляммер) коньковой черепицы

6. Крепление конькового бруска

7. Вентиляционная черепица

8. Коньковая черепица

9. Аэроэлемент конька или «Фигароль»

10. Коньковый брусок

Фото с объекта
