Расчёт и проект усиления конструкций в Санкт-Петербурге

Когда нужно усиление

Усиление требуется, когда фактическая несущая способность элемента меньше действующих или планируемых нагрузок. Причины разные: коррозия арматуры и металла, трещины, ошибки при строительстве, пожар, перепланировка с новыми проёмами, установка оборудования, надстройка этажа. Иногда усиление дешевле и быстрее замены: балка остаётся на месте, а к ней добавляются новые элементы, которые берут на себя часть нагрузки.

Основа любого проекта усиления — обследование. Без знания прочности материалов, армирования и дефектов расчёт превращается в догадку. Поэтому мы начинаем с выезда, приборных измерений и, при необходимости, вскрытий.

Как проходит работа

1. 01ОбследованиеОбмеры, прочность бетона и кладки, армирование, толщина металла, дефекты.
2. 02Поверочный расчётОпределяем дефицит несущей способности и требуемый запас.
3. 03Выбор способаСравниваем варианты по стоимости, срокам, весу и удобству монтажа.
4. 04ПроектРасчёт усиленного сечения, чертежи узлов, ведомость материалов, порядок работ.

Способы усиления

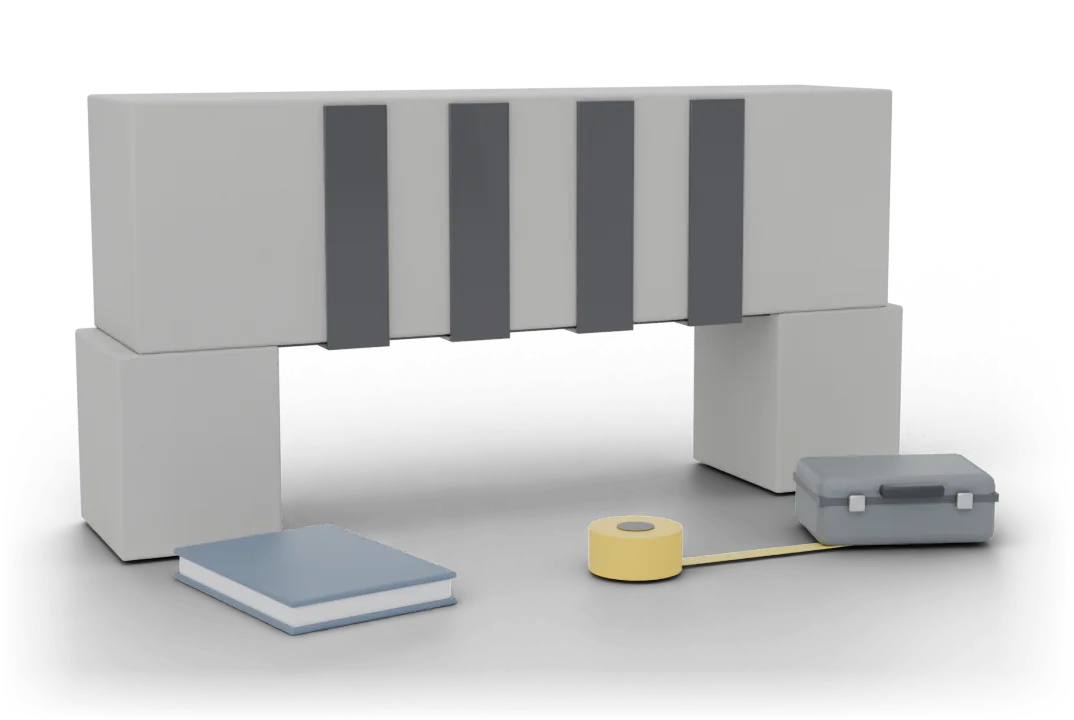

Углепластик: когда подходит

Композитные ленты и ламели приклеиваются к бетону и работают на растяжение вместе с арматурой. Способ хорош там, где важны вес и сроки: перекрытия в жилых домах, балки в действующих цехах, конструкции с ограниченным доступом. Он требует ровной прочной поверхности, поэтому прочность бетона проверяем заранее. Для элементов с сильной коррозией арматуры сначала восстанавливаем защитный слой.

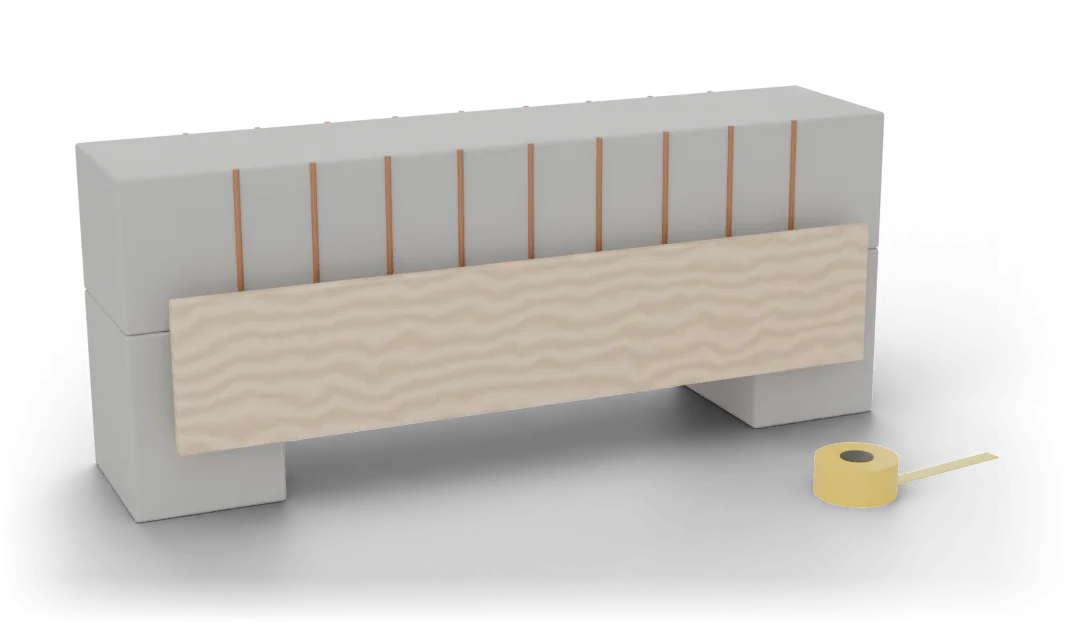

Наращивание сечения

Когда дефицит несущей способности большой, добавляем к старому бетону новую арматуру и слой бетона. Важны подготовка контакта, анкеровка новых стержней и порядок бетонирования. В проекте указываем шаг, диаметр, класс бетона и методику подготовки поверхности.

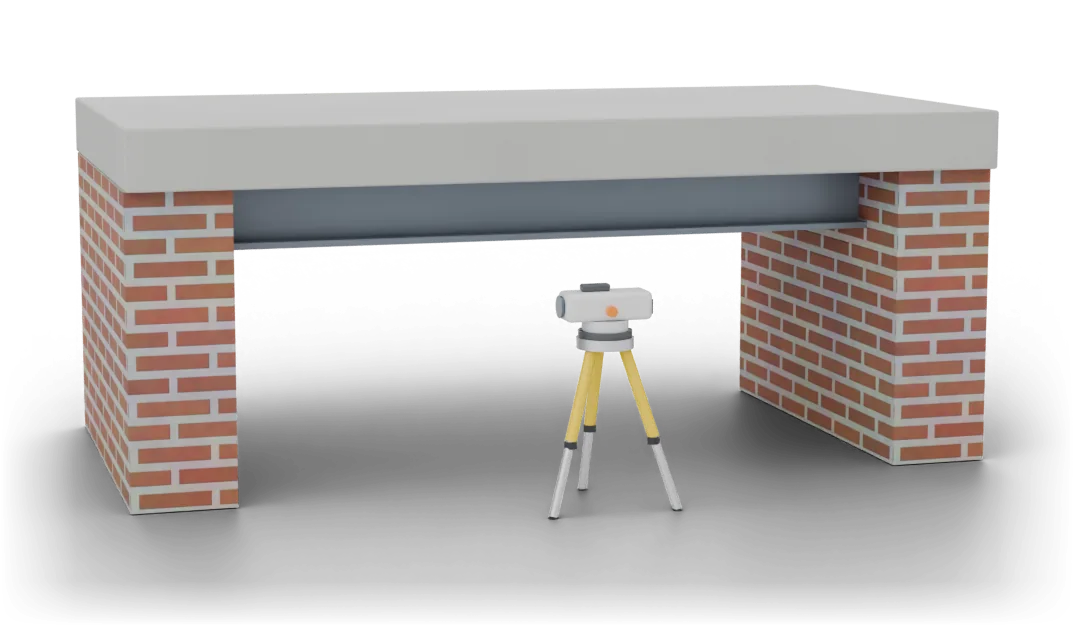

Разгрузка плит и балок

Если плита потеряла часть несущей способности, под неё подводят стальные балки, которые опираются на стены или новые стойки. Расчёт включает саму балку, опорные узлы и стены, на которые передаётся дополнительная нагрузка. Это частое решение в старом фонде Петербурга.

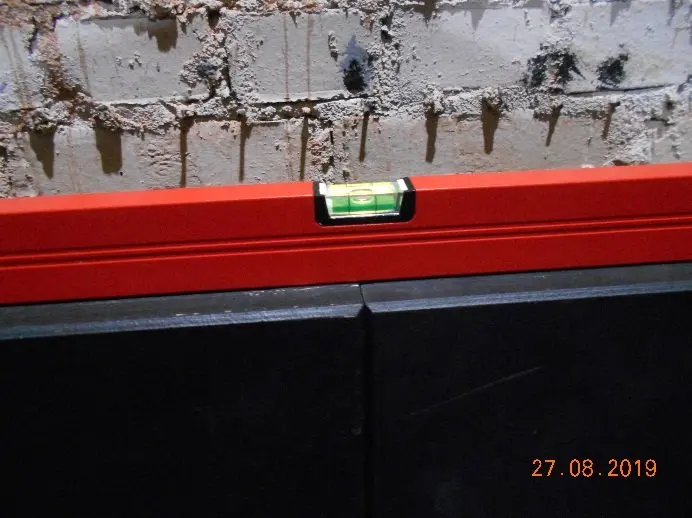

Пример с объекта — кейс «Экспертиза металлического каркаса».

Временная разгрузка на время работ

Перед усилением сильно повреждённого элемента часто нужна временная разгрузка: стойки, домкраты, страховочные опоры. Мы указываем в проекте, где и как их ставить, какое усилие задавать и в какой момент снимать. Это защищает людей и конструкцию в самый опасный период работ. После монтажа рекомендуем контрольный осмотр: проверяем, что усиление выполнено по чертежам, а элемент работает без новых трещин и прогибов. Результат фиксируем актом, который пригодится при продаже, сдаче в аренду или проверке надзорных органов.

Кладка с трещинами

Трещины в кирпичных стенах старых домов — частая задача. Сначала выясняем причину: осадка, перегрузка, температурные деформации. Затем подбираем решение: стальные тяжи, обоймы простенков, инъектирование трещин. Усиление без устранения причины даёт временный эффект, поэтому причина входит в заключение отдельным пунктом.

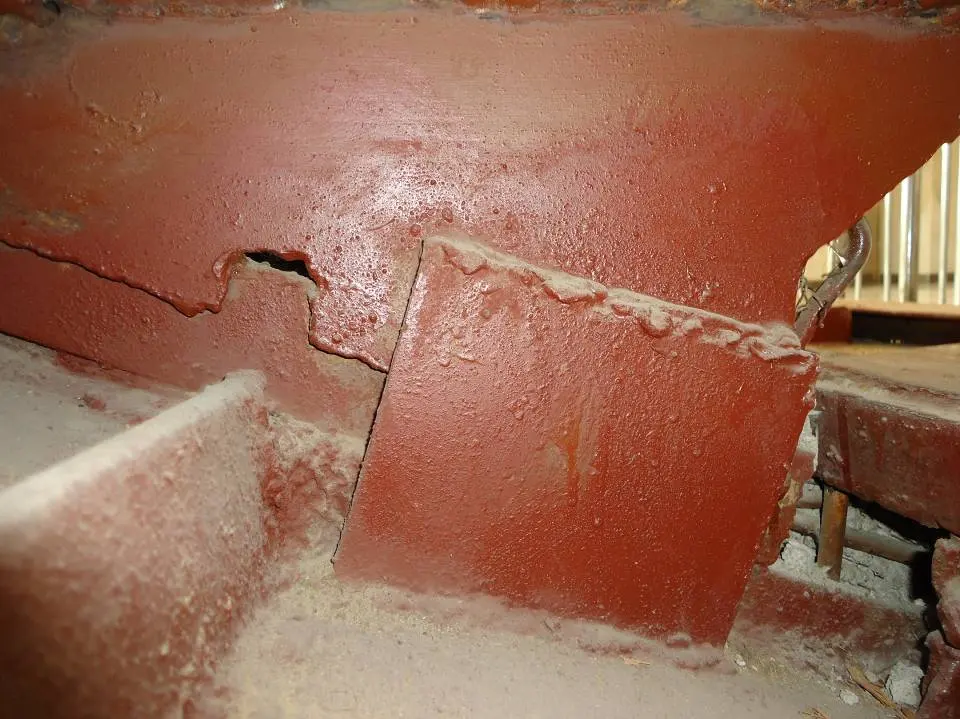

Пример с объекта — кейс «Обследование металлических конструкций в Санкт-Петербурге».

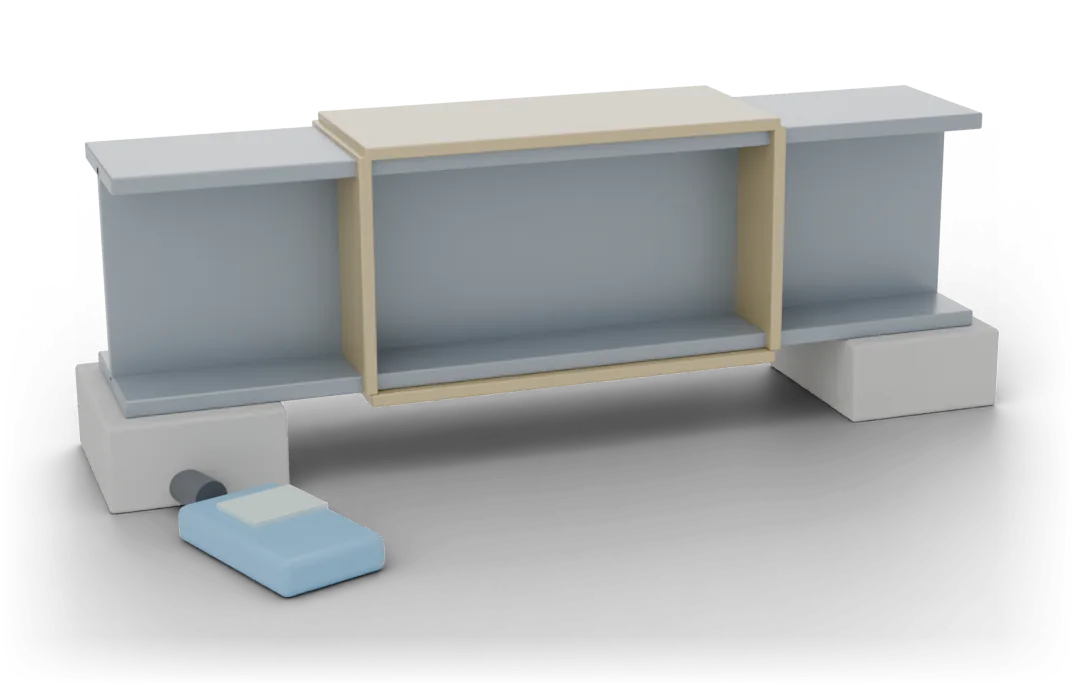

Металлические балки, колонны и фермы

Стальные элементы усиливают накладками на полки и стенку, рёбрами жёсткости, дополнительными связями и обоймами. Перед этим измеряем остаточную толщину металла: коррозия в узлах опирания и под кровлей часто съедает больше, чем видно глазом. Отдельное внимание — сварке под нагрузкой. Если элемент разгрузить нельзя, в проекте задаём порядок наложения швов, длину участков и режим, чтобы нагрев оставил несущую способность в допустимых пределах в момент работ. Для ферм проверяем узлы и сжатые раскосы, потому что именно они чаще всего ограничивают запас.

Как мы выбираем способ

Один и тот же дефицит несущей способности можно закрыть несколькими решениями. Мы сравниваем их по четырём признакам: стоимость материалов и работ, срок монтажа, дополнительный вес и высота, которую теряет помещение, удобство работ в действующем здании. Для жилого дома с отделкой выигрывает углепластик или подведённые балки, для цеха — металлические накладки и обоймы, для фундаментов и колонн подвала — наращивание сечения. Итоговое решение согласуем с заказчиком до выпуска чертежей. Если вариантов два и оба рабочие, показываем расчёт по каждому и разницу в стоимости, чтобы выбор был осознанным.

Нормы

Пример из практики

Санкт-Петербург2017

Расчет усиления ригелей

Дополнительное соглашение к договору: № Э от 07 февраля 2019 г.

Расчёты и усиление

Санкт-Петербург2014

Разработка проекта по усилению перекрытия

Договор: от 25 сентября 2018 г. Объект : Усиление плиты перекрытия подвального помещения №3, расположенного под помещением №26.

Расчёты и усилениеНежилые помещения и склады

Санкт-Петербург2013

Расчет усиления

Дополнительное соглашение к договору: № от 07 февраля 2019 г.

Расчёты и усиление

Санкт-Петербург2018

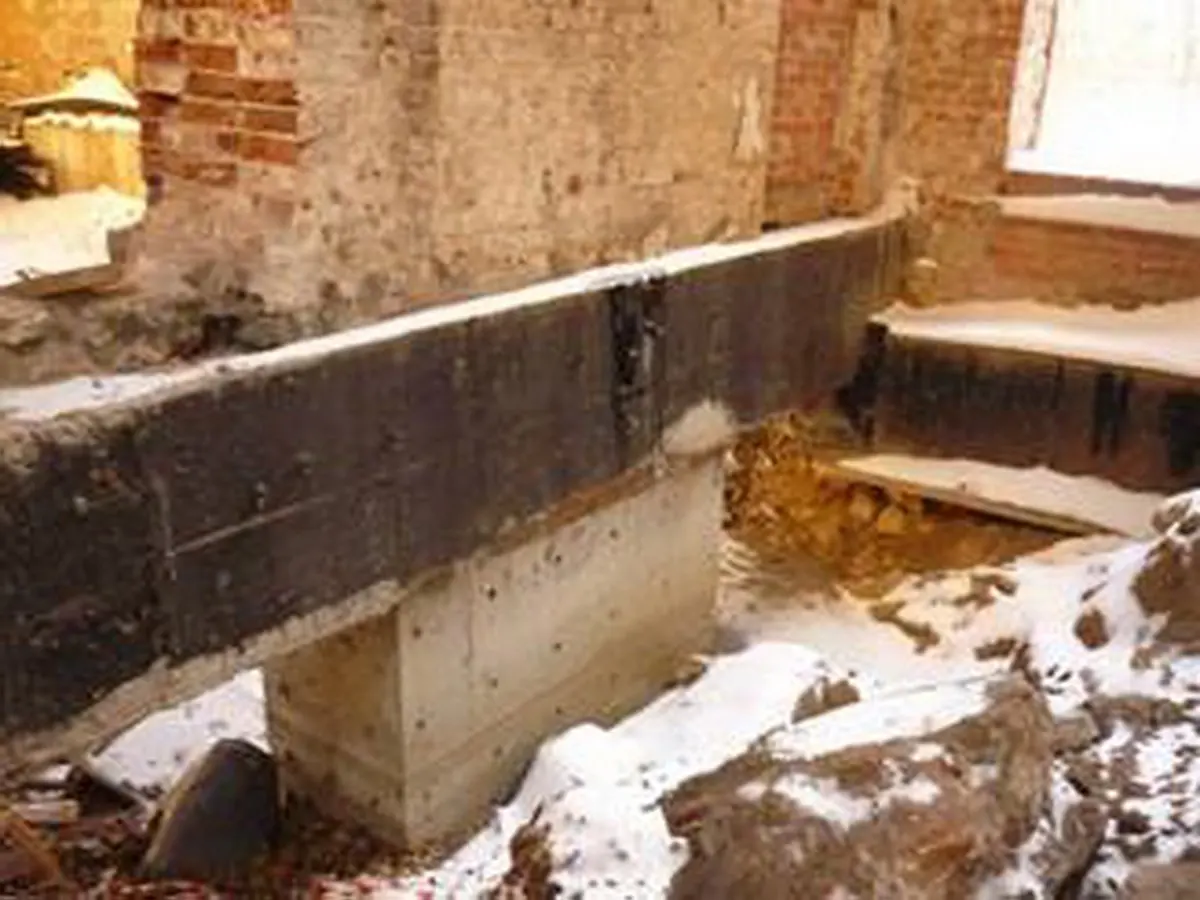

Экспертиза работ по усилению фундаментов

В ходе диагностического обследования объекта зафиксировано выполнение работ по усилению фундаментов (фото 1-3): Разработка грунта на примыкании к фундаментам.

Расчёты и усиление

Примеры расчётов и проектов усиления

Сроки и стоимость

Цена зависит от числа элементов, сложности узлов и объёма обследования. Усиление одной перемычки и проект для перекрытия целого этажа отличаются в разы. Стоимость называем после разговора и фото, срок фиксируем в договоре. Срок проекта зависит от числа узлов и полноты обследования. Типовое усиление одной балки или перемычки занимает несколько рабочих дней после выезда. Для этажа или каркаса цеха сначала согласуем перечень элементов, затем фиксируем срок в договоре. Чертежи выдаём в формате, удобном подрядчику: планы, узлы, спецификация.

Что входит в проект

• результаты обследования и поверочного расчёта
• обоснование выбранного способа усиления
• расчёт усиленного сечения и узлов
• рабочие чертежи с размерами и марками стали, бетона, композита
• ведомость материалов
• порядок производства работ и временной разгрузки
