Зачем нужен тепловизор
Тепловизор показывает распределение температуры по поверхности стены, окна, потолка или пола. Там, где утеплитель уложен с разрывами, шов кладки или стык панелей продувается, а окно смонтировано без герметизации, поверхность изнутри холоднее, а снаружи теплее соседних участков. На термограмме эти места видны сразу, хотя на глаз стена выглядит целой.
Холодные участки — причина конденсата, сырости и плесени в углах, промерзания стен и высоких счетов за отопление. Тепловизионное обследование отвечает на вопрос, где именно уходит тепло и почему, и даёт доказательства для претензии застройщику или подрядчику.
Когда заказывают обследование
- в новой квартире холодно, в углах конденсат и тёмные пятна
- плесень у окон, на откосах, по стыку стены и потолка
- продувает окна, балконную дверь, межпанельные швы
- приёмка квартиры или дома от застройщика в холодный сезон
- проверка качества утепления фасада, кровли, мансарды
- спор с подрядчиком о качестве монтажа окон и утеплителя
- поиск скрытых протечек и трубопроводов в стенах и полу
Как проходит обследование
- 01ПодготовкаУточняем жалобы, план помещений, тип стен и окон. Обследование проводим в отопительный сезон, когда разница температур внутри и снаружи достаточна для съёмки.
- 02Съёмка снаружиФасады, углы, стыки, оконные проёмы, кровля. Выявляем зоны повышенных теплопотерь.
- 03Съёмка изнутриСтены, углы, откосы, подоконники, потолок, пол у наружных стен. Здесь ищем холодные участки, опасные по конденсату.
- 04ЗамерыТемпература и влажность воздуха, температура поверхностей, при необходимости скорость движения воздуха у окон и розеток.
- 05ВскрытияПо согласованию — локальные вскрытия откосов, отделки или утеплителя, чтобы подтвердить причину.
- 06ЗаключениеТермограммы с пояснениями, результаты замеров, оценка соответствия нормам, причины и рекомендации.

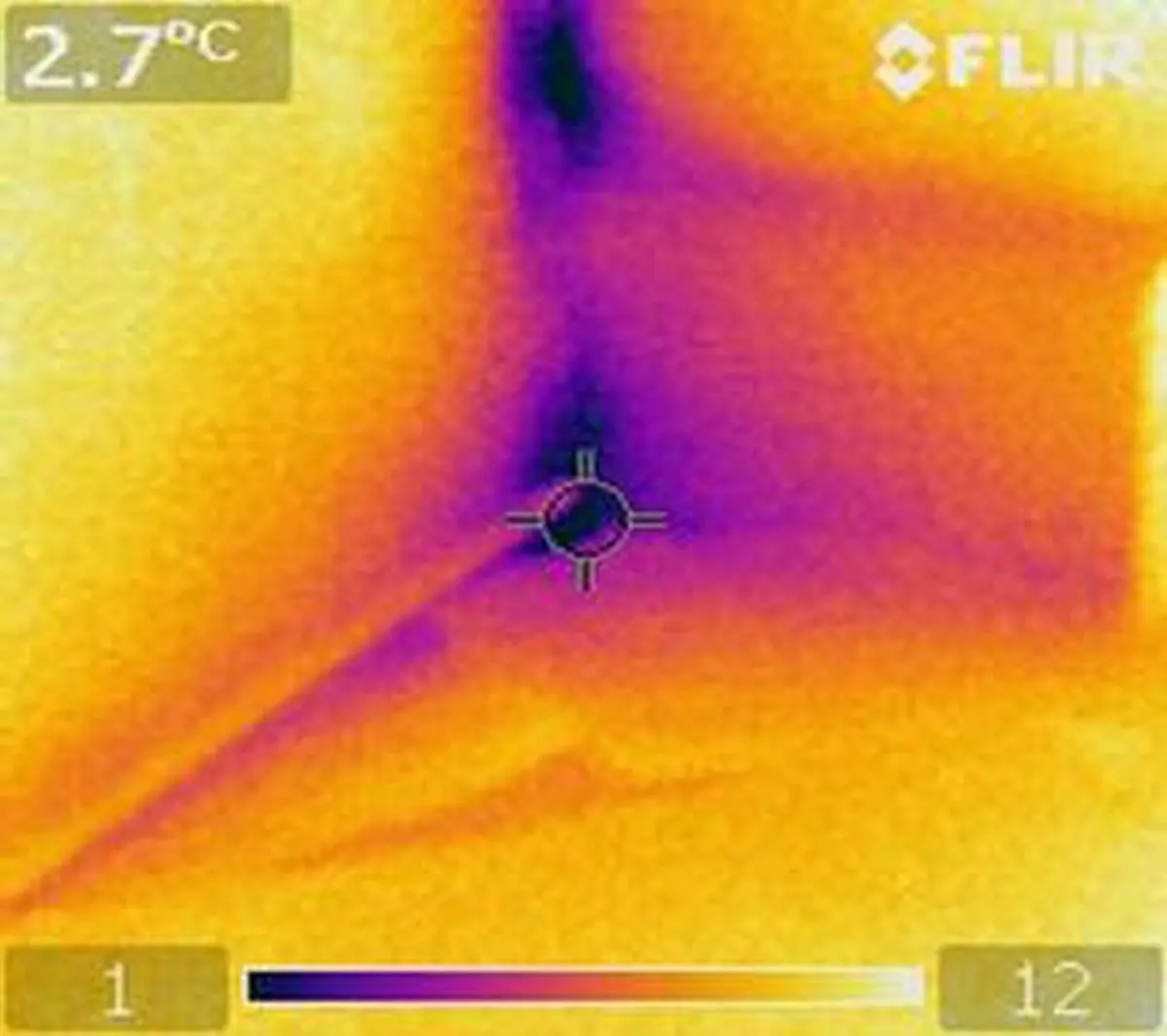

Углы, стыки и примыкания
Самые частые находки — промерзания в углах наружных стен, вдоль сопряжения стены с потолком и полом, у балконных плит. В этих местах конструкция охлаждается сильнее, температура поверхности опускается ниже точки росы, и на стене выпадает конденсат. Через несколько недель появляются тёмные пятна и плесень. В одном из обследований квартиры тепловизор показал промерзания вдоль горизонтальных и вертикальных сопряжений торцевой стены, потолка и пола в комнатах, ванной и санузле.
Окна и откосы
Окно — частый источник претензий. Тепловизор показывает, продувается ли монтажный шов, есть ли пустоты в пене, заполнены ли откосы утеплителем, плотно ли прилегают створки. Если монтажный шов выполнен без пароизоляционной ленты изнутри, пена набирает влагу и теряет теплозащиту — откос промерзает, а на стекле и раме собирается конденсат. Подробная проверка окон — на странице экспертизы окон.
Утеплитель кровли и мансарды
В мансардах и на чердаках тепловизор находит пропуски утеплителя между стропилами, щели у мауэрлата и продухи, через которые тепло уходит под кровлю. Намокший утеплитель теряет теплозащитные свойства. Мы фиксировали, что ранее уложенный теплоизоляционный слой имеет разрывы, надрывы и участки, замоченные водой, — такие дефекты эксперт отнёс к критическим.
Фасады и межпанельные стыки
Фото — из кейса «Тепловизионное обследование ограждающих конструкций».
Снаружи тепловизор показывает теплопотери через стыки панелей, перемычки, торцы плит перекрытий, плохо утеплённые участки навесного фасада. В панельных домах промерзание часто связано с разрушением герметика межпанельных швов: швы продуваются и намокают, а в квартире в углах появляются сырые пятна с плесенью. Для таких случаев в заключении указываем, какие швы требуют ремонта, — это основание для заявки в управляющую компанию.

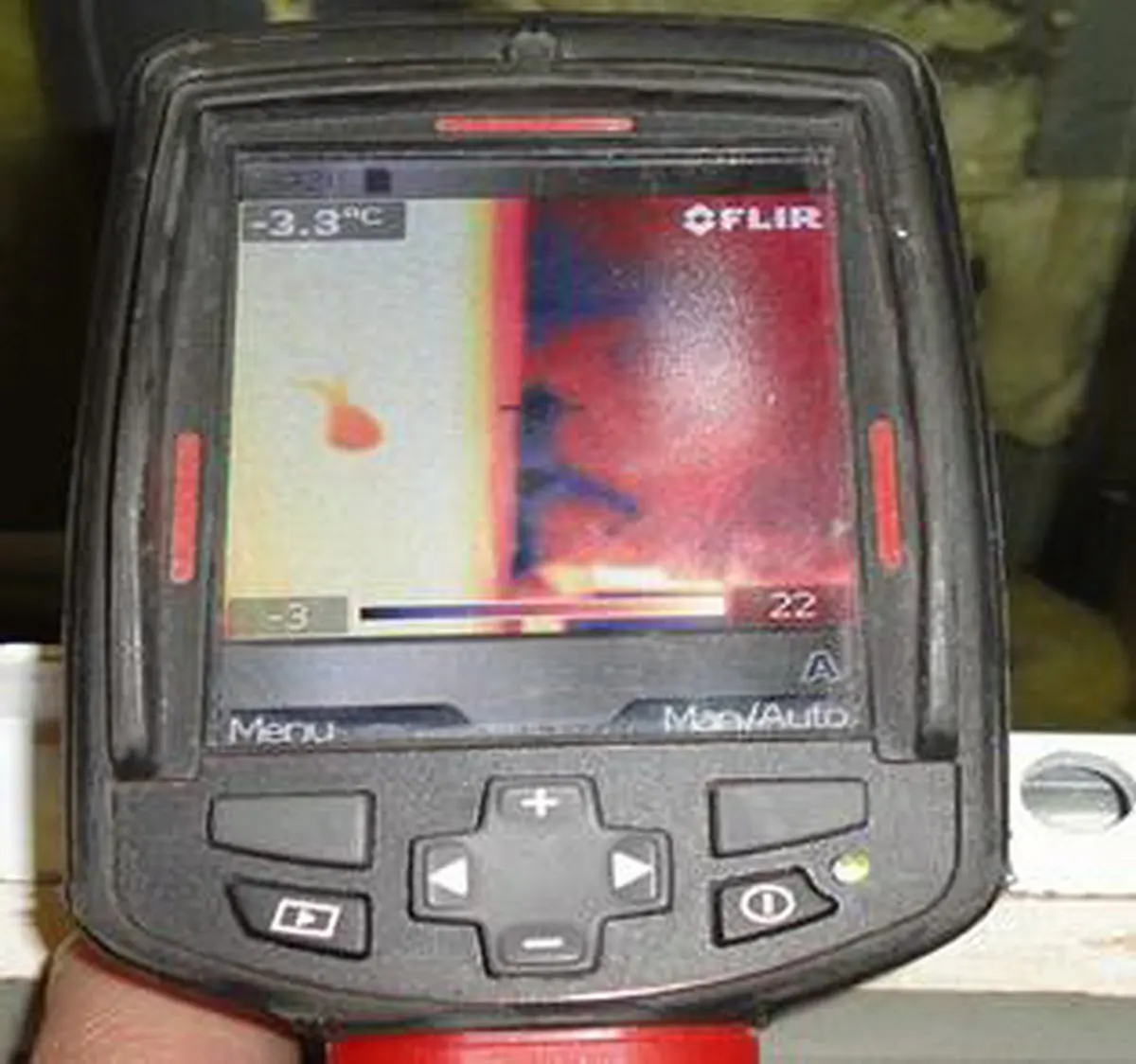

Приборы и замеры
Сам по себе снимок тепловизора — только картинка. Чтобы сделать вывод, эксперт сопоставляет температуру поверхности с температурой и влажностью воздуха в помещении и снаружи, рассчитывает точку росы и сравнивает результат с нормами тепловой защиты. Поэтому кроме тепловизора используем термогигрометр, контактный термометр, анемометр для оценки продувания. Все замеры привязываем к плану помещений.
Фото — из кейса «Тепловизионное обследование ограждающих конструкций».
Тёплые полы, трубы и скрытые протечки
Тепловизор полезен и там, где тепла, наоборот, слишком много или оно появилось в неожиданном месте. По термограмме видно, как проложены трубы тёплого пола и отопления в стяжке, где контур пережат или завоздушен, где горячая вода уходит из трубы в конструкцию. Мокрая штукатурка и стяжка испаряют влагу и выглядят холоднее сухих участков, поэтому след протечки на снимке заметен раньше, чем на отделке. Это позволяет вскрывать пол или стену точечно, без разборки всей площади. При заливе такие данные помогают определить источник воды — подробнее на странице экспертизы после залива.
Нормы и методики
| Документ | Что регулирует |
|---|---|
| ГОСТ Р 54852-2021 | метод тепловизионного контроля качества теплоизоляции ограждающих конструкций |
| СП 50.13330 | тепловая защита зданий, требования к температуре внутренних поверхностей |
| ГОСТ 30494-2011 | параметры микроклимата в помещениях жилых и общественных зданий |
| ГОСТ 30971-2012 | монтажные швы узлов примыкания оконных блоков |
Что будет в заключении
- термограммы с указанием мест аномалий и их пояснением
- результаты замеров температуры, влажности, скорости воздуха
- сравнение температуры поверхностей с точкой росы и нормами
- перечень дефектов с привязкой к плану помещений
- причины дефектов: монтаж окон, утепление, герметизация, вентиляция
- рекомендации по устранению
Примеры из практики
Промерзания в квартире
Промерзания вдоль сопряжений торцевой стены, потолка и пола в комнатах, ванной и санузле, вспучивание стяжки в ванной.
Плесень на стыках панелей
В углах вдоль стыков смежных панелей — сырые пятна с плесенью, нарушение технических рекомендаций.
Теплоизоляция таунхауса
Качество теплоизоляции ограждающих конструкций внутри таунхауса, промерзания по сопряжениям потолка и стен.
Тепловой контур спорткомплекса
Тепловой контур наружных ограждений физкультурно-оздоровительного комплекса с бассейном, металлокаркас и кровля.
Повреждённый утеплитель
Разрывы, надрывы и намокание теплоизоляционного слоя — критические дефекты.
Сырые пятна в офисе
Тепловизионная съёмка мест с тёмными влажными пятнами и отслоением штукатурки, замеры температуры и влажности.
Сроки и стоимость
Цена зависит от площади, числа помещений и фасадов, необходимости вскрытий и подготовки заключения для суда.
| Работа | Что входит | Стоимость |
|---|---|---|
| Тепловизионное обследование | съёмка снаружи и изнутри, замеры, заключение | стоимость уточним по задаче |
| Экспертиза окон | монтажные швы, продувание, конденсат | стоимость уточним по задаче |
Что подготовить
- доступ ко всем помещениям и наружным стенам
- проект или план квартиры, сведения об окнах и утеплении
- фото пятен и конденсата, если они уже были
- в день съёмки — закрытые окна и обычный режим отопления
Вопросы и ответы
В какое время года можно проводить обследование?
В отопительный сезон, когда на улице заметно холоднее, чем в помещении. Летом разница температур мала, и тепловизор покажет только крупные аномалии. Ориентир — устойчивая холодная погода без солнца на фасаде.
Можно ли сделать обследование своим тепловизором?
Снимки помогут найти холодное место, но для претензии нужны замеры по методике, расчёт точки росы, сравнение с нормами и выводы специалиста. Без этого застройщик или суд отнесутся к снимкам как к иллюстрации.
Почему плесень появилась только в одном углу?
Обычно это самая холодная точка: наружный угол, примыкание плиты, стык панелей. Вторая причина — плохая вентиляция и высокая влажность. Тепловизор и замеры показывают, какая причина главная.
Подойдёт ли заключение для претензии застройщику?
Да. Заключение фиксирует дефекты, их причины и нарушения норм. Его прикладывают к претензии по гарантии, а при отказе — к иску. Подробнее — на странице экспертизы для суда.
