Что такое расчёт плиты перекрытия
Расчёт плиты перекрытия отвечает на простой вопрос владельца помещения: сколько можно поставить сверху. Ванна с водой, сейф, стеллаж с архивом, стяжка с тёплым полом, пианино, кухонный остров из камня, оборудование в цехе — всё это полезная нагрузка. Инженер собирает фактические данные о плите, считает её несущую способность по действующим сводам правил и выдаёт цифру в килограммах на квадратный метр и в килограммах на точку.
Работаем с монолитными железобетонными плитами, сборными многопустотными, ребристыми, деревянными балочными перекрытиями со щитовым настилом. Объекты — квартиры, офисы, склады, цеха, частные дома в Санкт-Петербурге и Ленинградской области. Выезжаем в старый фонд центра, в панельные районы и в новостройки.
Как проходит работа

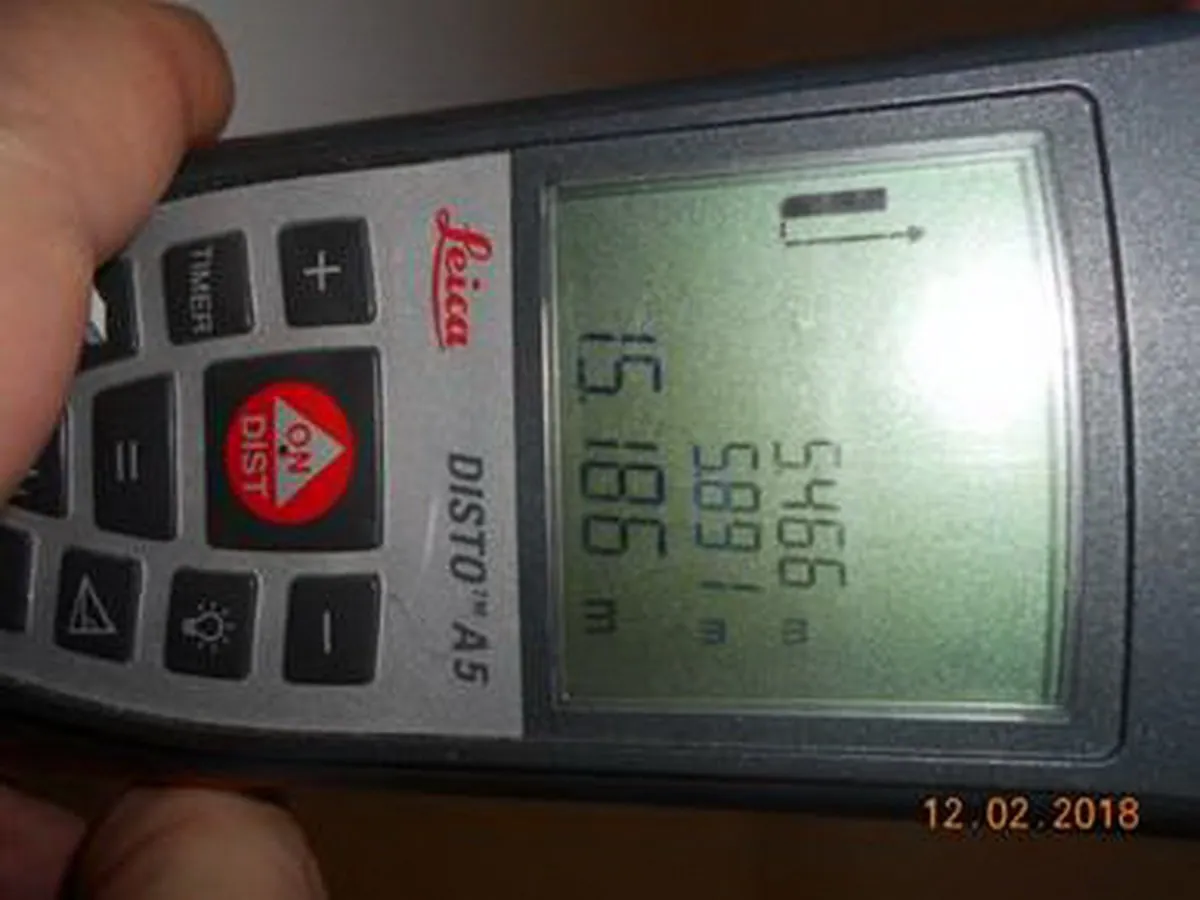

- 01Осмотр и обмерыФиксируем пролёт, толщину, опирание, состояние опорных участков, трещины и прогибы.
- 02МатериалыОпределяем прочность бетона, находим арматуру, при необходимости отбираем керн.
- 03НагрузкиСобираем собственный вес, вес полов и перегородок, полезную и сосредоточенную нагрузку от оборудования.
- 04Расчёт и заключениеПроверяем прочность, прогиб и трещиностойкость, оформляем выводы и схемы.
На какие вопросы отвечает эксперт
- Какую равномерную полезную нагрузку выдерживает плита с учётом собственного веса и полов
- Какую сосредоточенную нагрузку можно поставить в указанной точке
- Хватает ли запаса под стяжку заданной толщины или под ванну известного объёма
- Соответствует ли фактическое армирование и прочность бетона проекту
- Нужно ли усиление, и какой вариант подходит для вашего перекрытия
- Какие ограничения по эксплуатации действуют до усиления
Нормы и методики
| Документ | Что регулирует |
|---|---|
| СП 20.13330.2016 | Сбор нагрузок и их сочетания |
| СП 63.13330.2018 | Расчёт железобетонных плит по прочности, прогибу и трещинам |
| СП 15.13330.2020 | Опорные участки кладки под плитой |
| СП 64.13330.2017 | Деревянные балочные перекрытия |
| ГОСТ 31937-2024 | Обследование технического состояния |
| ГОСТ 22690-2015 | Прочность бетона механическими методами |
| ГОСТ 17624-2021 | Прочность бетона ультразвуком |
| ГОСТ 22904-93 | Определение расположения арматуры магнитным методом |
Типовые дефекты и их причины
| Дефект | Возможная причина | Что делаем |
|---|---|---|
| Прогиб больше допустимого | Перегрузка, ослабление арматуры, ползучесть бетона | Замер прогиба, расчёт, сравнение с пределом |
| Продольные трещины по пустотам ПК | Перегрузка, коррозия арматуры, протечки | Осмотр пустот, прочность, поверочный расчёт |

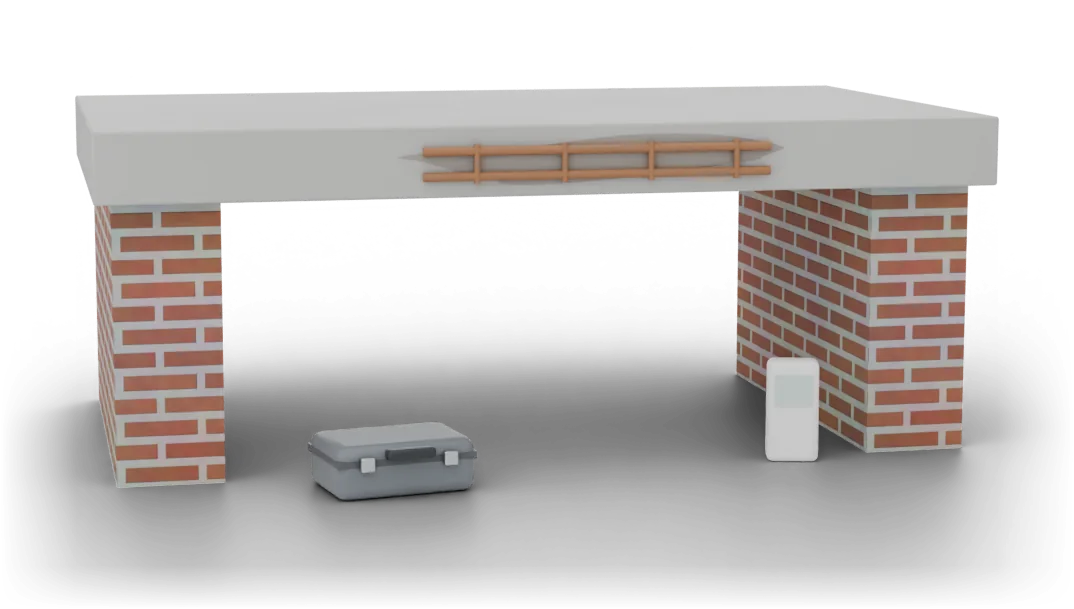

| Сколы защитного слоя, оголённая арматура | Коррозия, удар, низкое качество бетона | Фиксация сечения, коррозионный износ, пересчёт |
| Раздавливание кладки под торцом | Малая глубина опирания, слабый раствор | Обмер опирания, прочность кладки, усиление опоры |
| Сквозные отверстия под стояки | Сверление пустот, вырезы в плите | Учёт ослабления сечения в схеме |
Монолитная плита
Для монолита нужны толщина, пролёт в обоих направлениях, схема опирания, диаметр и шаг арматуры в нижней и верхней зонах, класс бетона. Арматуру находим магнитным методом или локальным вскрытием. Прочность — склерометром и ультразвуком, спорные зоны подтверждаем керном. Если сохранилась исполнительная схема армирования, сверяем её с фактом: в старых домах расхождения встречаются часто.
Пример с объекта — кейс «Расчет монолитной плиты перекрытия».
Сборная многопустотная плита
Сборные плиты опознаём по ширине, высоте, числу пустот и армированию. Несущая способность завода рассчитана на равномерную нагрузку; сосредоточенные нагрузки от ванн и сейфов требуют отдельной проверки. Смотрим швы между плитами, глубину опирания на стены и ригели, следы протечек по пустотам. При продольных трещинах вдоль пустот запас может быть исчерпан — тогда считаем усиление.

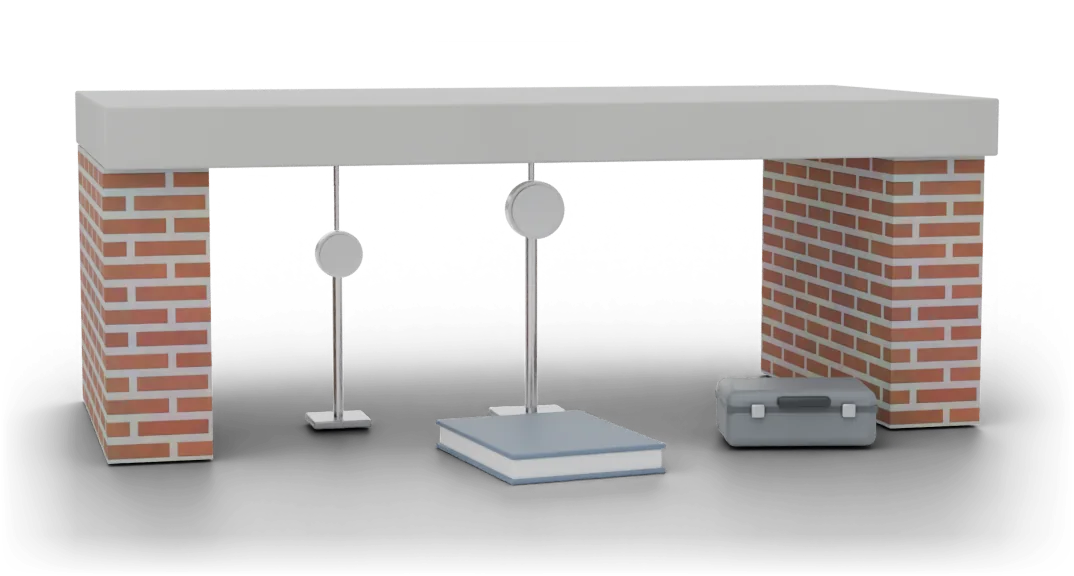

Пробная нагрузка и прогиб
Когда документация отсутствует или состояние плиты вызывает сомнения, устраиваем контролируемую пробную нагрузку. Кладут мешки с песком по схеме, измеряют прогиб прогибомерами в середине пролёта и у четвертей. По кривой «нагрузка–прогиб» проверяют, остаётся ли конструкция в упругой работе. Такой опыт особенно полезен для старых перекрытий с неизвестным армированием.

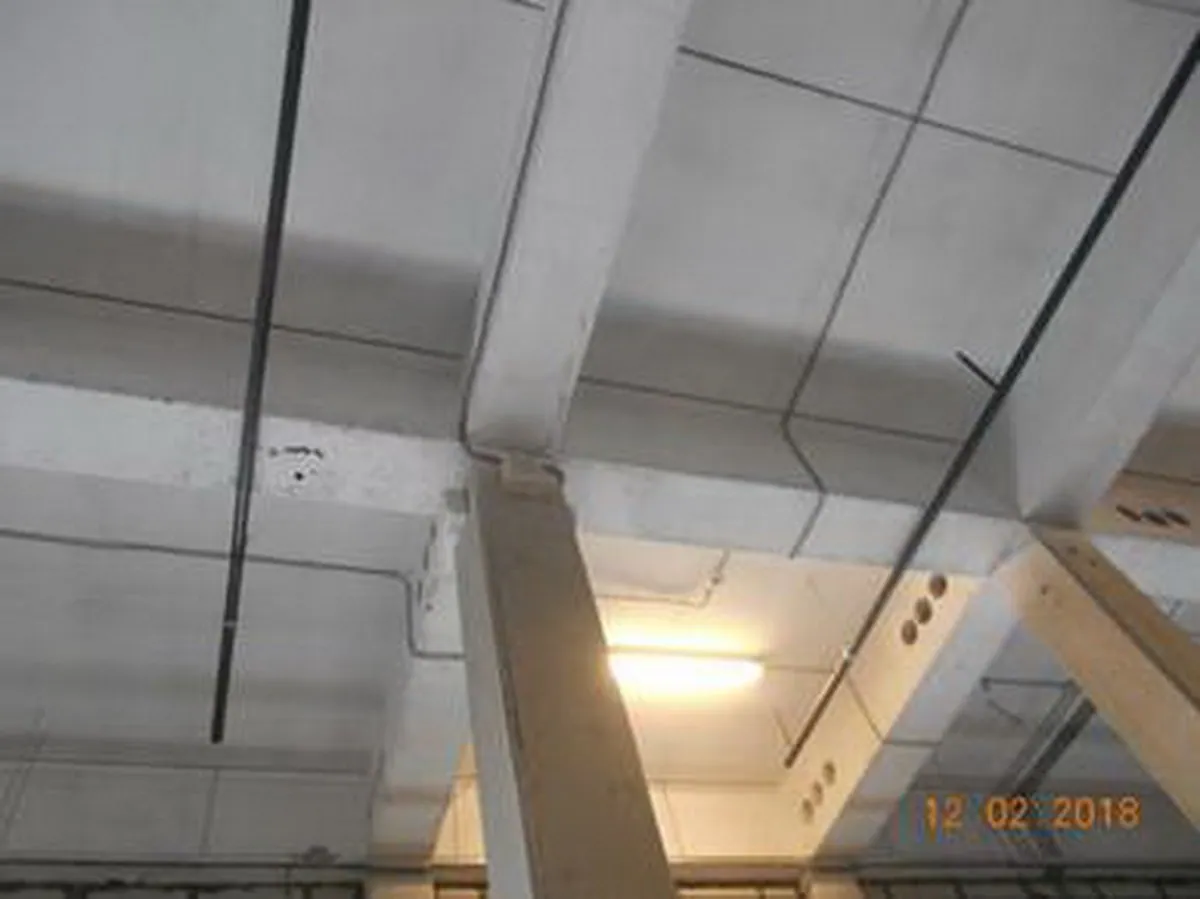

Больше снимков этого объекта — в кейсе «Расчет монолитной плиты перекрытия».
Опирание и опорный участок
Плита передаёт нагрузку на стену или ригель через опорный участок. Если глубина заделки мала, раствор выкрошился, кирпич под торцом смят — ограничение часто задаёт опора, а плита остаётся с запасом. Мы измеряем фактическую заделку, прочность кладки и раствора, при необходимости предлагаем подклинивание, обойму или раздающую подушку.
После расчёта заказчик получает однозначные цифры: сколько килограммов на квадратный метр допустимо равномерно и сколько можно поставить в выбранной точке. На схеме отмечаем зоны с разной нагрузкой, если плиты в комнате разных марок или часть пролёта ослаблена отверстиями. Такой документ удобно передать подрядчику по ремонту, продавцу оборудования и управляющей компании.
Пример из практики
Расчет монолитной плиты перекрытия
Экспертное обследование: объект, конструкции/техсостояние. Выводы и фото — в заключении.
Проверка несущей способности сборных железобетонных плит
Экспертное обследование: квартира, конструкции/техсостояние. Выводы и фото — в заключении.
Разработка проекта по усилению перекрытия
Договор: от 25 сентября 2018 г. Объект : Усиление плиты перекрытия подвального помещения №3, расположенного под помещением №26.
Все примеры по плитам и нагрузкам
Сроки и стоимость
| Работа | Что входит | Стоимость |
|---|---|---|
| Расчёт плиты перекрытия | Выезд, обмеры, прочность, расчёт, заключение | стоимость уточним по задаче |
Срок обычной задачи — несколько рабочих дней после выезда. Цена зависит от числа плит, доступности снизу и сверху, наличия документации. Называем стоимость после короткого разговора и фото объекта. Если нужно усиление, отдельно оцениваем разработку чертежей: объём зависит от числа узлов и выбранного решения.
Что подготовить
- план помещения с размерами или обмерный эскиз
- вес и габариты оборудования или ванны
- проект перекрытия или паспорт плиты, если сохранились
- фото потолка и мест будущей установки
- доступ к плите сверху и снизу в день выезда
Что будет в заключении
- описание объекта и поставленный вопрос
- результаты обмеров и испытаний материалов
- схема плиты с пролётами, опиранием и зонами нагрузки
- принятые нагрузки и сочетания
- результаты расчёта по прочности, прогибу и трещинам
- допустимая равномерная и сосредоточенная нагрузка
- рекомендации: эксплуатация, ограничения, усиление
- фотофиксация и ссылки на нормы
Вопросы и ответы
Можно ли ставить ванну на тысячу литров в панельной квартире?
Ответ даём после расчёта конкретной плиты. Ванна с водой — сосредоточенная нагрузка, и её надо проверять по фактической марке плиты и схеме опирания. Часто хватает распределительной подставки под ножки; иногда требуется усиление или перенос ванны к стене.
Нужно ли вскрывать потолок?
В большинстве случаев арматуру находим приборами без сплошного вскрытия. Локальное вскрытие защитного слоя делаем точечно, когда показания прибора неоднозначны или требуется подтвердить диаметр стержней.
Подойдёт ли заключение для управляющей компании?
Да. В документе есть исходные данные, расчёт и однозначный вывод о допустимой нагрузке. Такой формат принимают управляющие компании, подрядчики и проектные организации.
Что, если плиты разные в одной комнате?
Каждую марку считаем отдельно. Швы между плитами учитываем при распределении сосредоточенной нагрузки. В заключении указываем зоны с разной допустимой нагрузкой.
Делаете ли вы проект усиления плиты?
Да. Если запаса мало, предлагаем варианты: дополнительные металлические балки, углепластик, обоймы на ригелях. Выбранный вариант считаем и оформляем чертежами — подробности на странице усиления.
Чем отличается расчёт деревянного перекрытия?
В домах старого фонда и частных домах перекрытие часто держат деревянные балки. Проверяем породу, сечение, шаг, влажность и гниль на опорных концах, затем считаем прочность и прогиб по своду правил для деревянных конструкций. Поражённые концы балок учитываем как ослабленное сечение.
