Что такое несущая способность
Несущая способность — наибольшая нагрузка, которую элемент воспринимает без разрушения и без недопустимых деформаций. Для новой конструкции её задаёт проект. Для существующей — фактические сечения, прочность материалов и накопленные дефекты: коррозия арматуры и металла, трещины, гниль, ослабления от отверстий и вырезов. Поверочный расчёт сопоставляет действующие нагрузки с этой способностью и показывает запас.
Задача возникает при смене назначения помещения, надстройке, перепланировке, установке оборудования, после пожара, затопления или аварии, при покупке здания и в спорах с подрядчиком. Мы работаем с железобетоном, металлом, кладкой и деревом.
Как проходит работа
- 01ОсмотрВыявляем дефекты, ослабления, следы перегрузки, фиксируем на фото и в ведомости.
- 02ИспытанияПрочность бетона и кладки неразрушающими методами, керны, толщина металла, влажность дерева.
- 03РасчётСтроим схему, собираем нагрузки, проверяем прочность, устойчивость и деформации.
- 04ЗаключениеДопустимые нагрузки, категория технического состояния, рекомендации.
На какие вопросы отвечает эксперт
- Какую нагрузку выдерживает балка, колонна, стена или узел в текущем состоянии
- Каков запас по сравнению с действующими и планируемыми нагрузками
- Как повлияли коррозия, трещины, пожар или протечки на несущую способность
- Можно ли прорезать проём или убрать часть стены без усиления
- Какая категория технического состояния у каждого элемента
Нормы и методики
| Документ | Что регулирует |
|---|---|
| СП 20.13330.2016 | Нагрузки и сочетания |
| СП 63.13330.2018 | Железобетонные конструкции |
| СП 16.13330.2017 | Стальные конструкции |
| СП 15.13330.2020 | Каменные и армокаменные конструкции |
| СП 64.13330.2017 | Деревянные конструкции |
| ГОСТ 31937-2024 | Обследование и категории технического состояния |
| ГОСТ 22690-2015, ГОСТ 17624-2021 | Прочность бетона без разрушения |
Типовые дефекты и их влияние
| Дефект | Возможная причина | Что делаем |
|---|---|---|
| Вертикальные трещины в простенке | Перегрузка, слабый раствор | Маяки, прочность кладки, расчёт на сжатие |
| Коррозия металлической балки | Протечки, конденсат | Толщинометрия, пересчёт сечения |

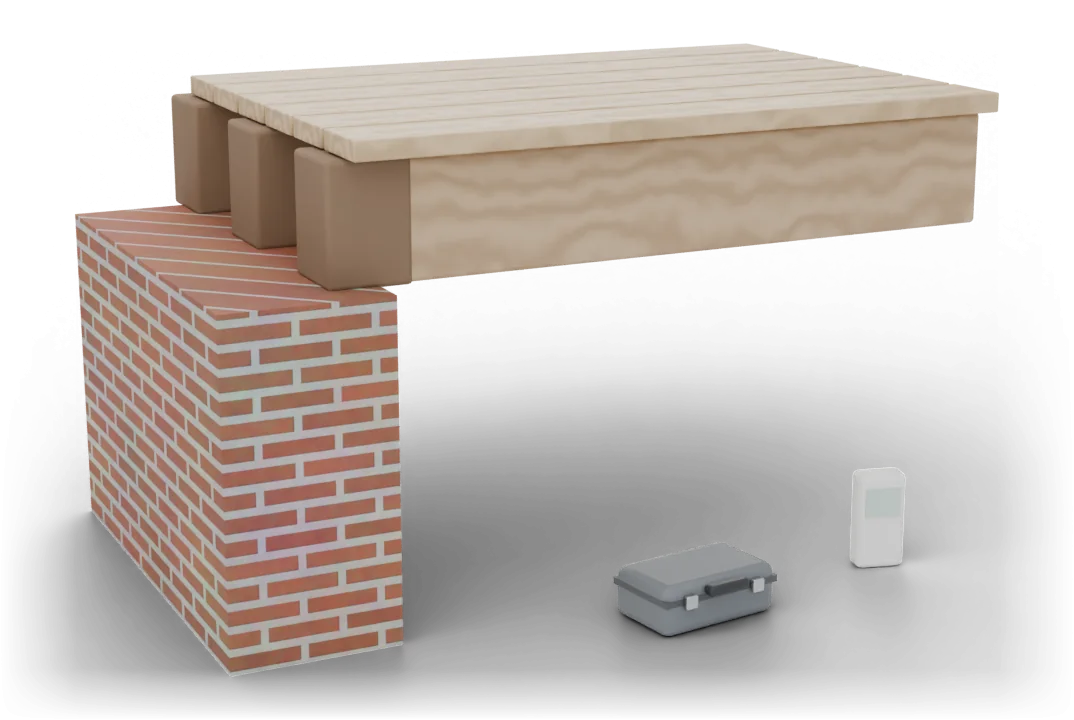

| Гниль на опорах деревянных балок | Влага в кладке | Зондирование, влажность, ослабленное сечение |
| Трещины в перемычке над проёмом | Расширение проёма, осадка | Обмер, расчёт перемычки, усиление |
| Ослабление анкеров | Слабое основание, малая заделка | Испытание на вырыв, расчёт узла |
Кладка стен и простенков

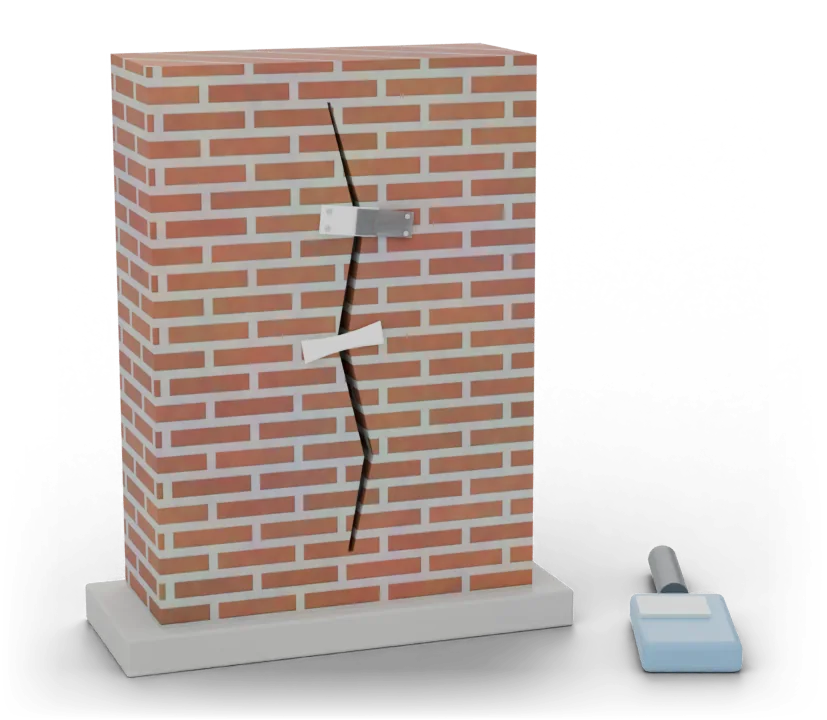

Кирпичная стена в старом фонде часто несёт больше, чем кажется: на неё опираются перекрытия нескольких этажей. Мы определяем марку кирпича и раствора неразрушающими методами, при необходимости отбираем образцы. Трещины фиксируем маяками и щелемерами, чтобы отличить старую стабилизированную трещину от развивающейся. Расчёт на сжатие учитывает эксцентриситет от опирания перекрытий.
Металлические элементы и узлы

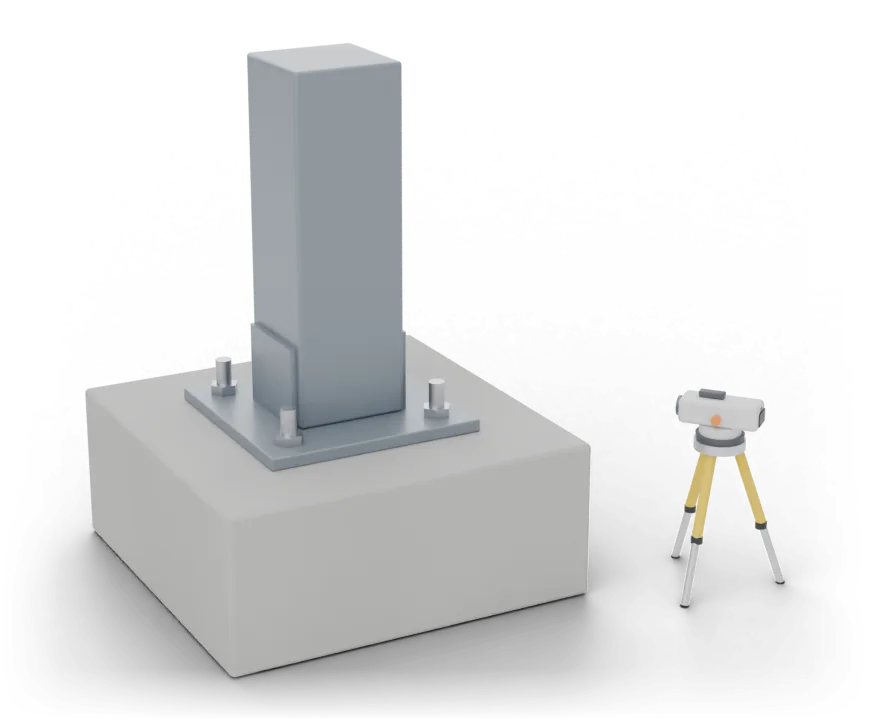

Для металла главное — фактические сечения и состояние соединений. Толщину стенок и полок измеряем ультразвуковым толщиномером, сварные швы осматриваем, болты проверяем на затяжку. База колонны, опорный столик, узел фермы часто оказываются слабее самого элемента, и расчёт обязательно их включает.
Перемычки и проёмы
Новый проём в несущей стене или расширение старого меняет путь нагрузки. Считаем перемычку, простенки по сторонам и опорные подушки. Если существующая перемычка треснула, определяем причину: перегрузка, осадка или коррозия арматуры, и предлагаем решение.
Пример с объекта — кейс «Обследование металлических конструкций в Санкт-Петербурге».
Анкеры и закладные

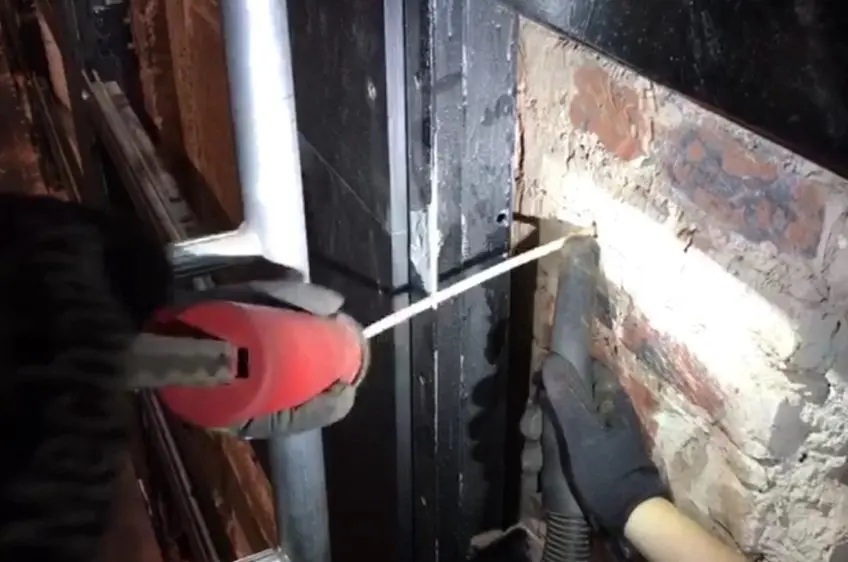

Для навесного оборудования и консолей проверяем анкеры расчётом и, при необходимости, испытанием на вырыв. Результат зависит от прочности бетона, глубины заделки и расстояния до края. В заключении указываем допустимые усилия на один анкер и на группу.
Пример с объекта — кейс «Экспертиза металлического каркаса».
Железобетон после пожара, протечки и времени

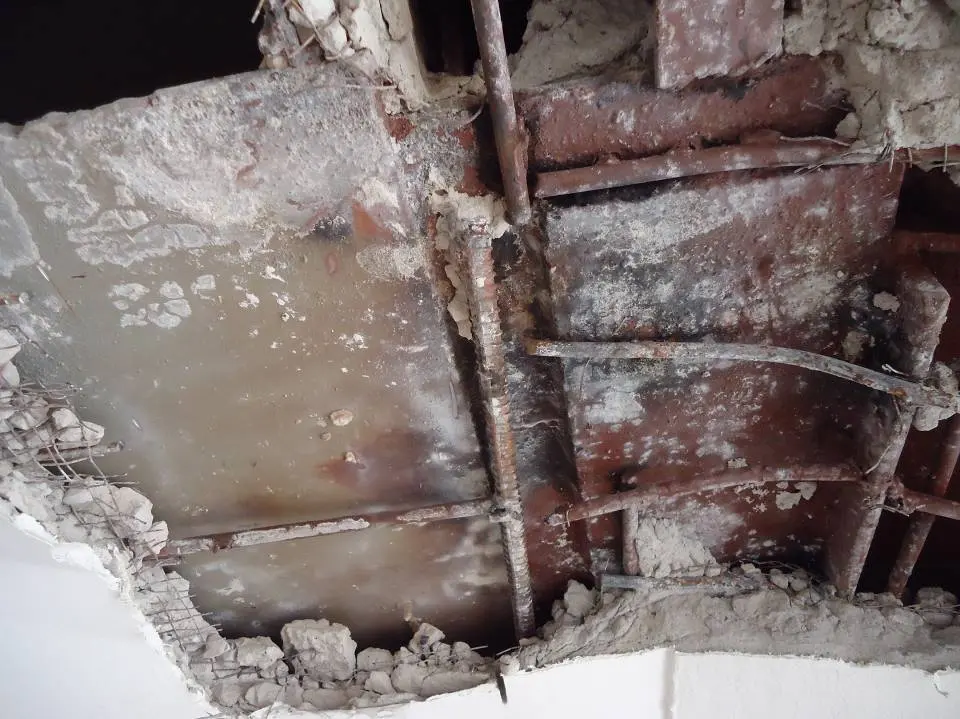

Огонь, вода и годы эксплуатации снижают несущую способность по-разному. После пожара бетон теряет прочность в поверхностном слое, а арматура при сильном нагреве меняет свойства. Мы оцениваем глубину повреждения по цвету и прочности слоёв, отбираем керны из разных зон и учитываем результат в расчёте. После многолетних протечек главная угроза — коррозия арматуры: продольные трещины по защитному слою, рыжие потёки, отслоение бетона. Здесь важно измерить остаточный диаметр стержней. В старых зданиях добавляется карбонизация бетона, которая открывает путь коррозии, и ползучесть, которая увеличивает прогибы. Все эти факторы переходят в расчётную схему в виде сниженных характеристик материала и ослабленных сечений.
Когда расчёт нужен в первую очередь
- смена назначения: квартира под офис, склад под торговлю, цех под спортзал
- надстройка мансарды или дополнительного этажа
- установка тяжёлого оборудования, сейфов, архивов, бассейнов
- перепланировка с проёмами в несущих стенах
- покупка здания или помещения с видимыми дефектами
- спор с подрядчиком о качестве и прочности выполненных конструкций
Пример из практики
Проверка несущей способности сборных железобетонных плит
Экспертное обследование: квартира, конструкции/техсостояние. Выводы и фото — в заключении.
Расчет несущей способности анкеров
Объект : Несущий металлический каркас и его крепление к стенам помещения малой сцены БДТ.
Определение нагрузки на фундамент дома
Для определения допустимой нагрузки на фундамент необходимо учитывать расчетное сопротивление грунта основания фундамента Rо.
Примеры проверки несущей способности
Сроки и стоимость
| Работа | Что входит | Стоимость |
|---|---|---|
| Несущая способность | Обследование элементов, испытания, поверочный расчёт | стоимость уточним по задаче |
Цена зависит от числа элементов, материалов и объёма испытаний. Проверка одной перемычки и обследование каркаса цеха отличаются по трудоёмкости в разы. Называем стоимость после разговора и фото. Перед выездом полезно подготовить план этажа и фото дефектов с разметкой. Чем точнее вы опишете планируемую нагрузку — вес оборудования, число посетителей, высоту стеллажей — тем быстрее мы соберём исходные данные для расчёта. Если доступа к элементу нет из-за отделки, согласуем локальное вскрытие заранее: часто достаточно небольшого участка для обмера арматуры или толщины металла.
Что подготовить
- планы и разрезы, если есть
- описание планируемых изменений и новых нагрузок
- фото трещин, коррозии, следов протечек
- доступ к элементам, при необходимости — вскрытие отделки
Что будет в заключении
- перечень обследованных элементов и их дефектов
- результаты испытаний материалов
- расчётные схемы и принятые нагрузки
- допустимые нагрузки и запас для каждого элемента
- категория технического состояния
- рекомендации по эксплуатации и усилению
Как читают заключение заказчик и проектировщик
Заказчик видит в заключении понятный вывод: элемент выдерживает планируемую нагрузку или требует усиления. Проектировщик получает расчётные схемы, принятые характеристики материалов и численные значения допустимых усилий. На этой основе можно готовить проект усиления, согласовывать перепланировку или принимать решение об эксплуатации. Мы формулируем выводы утвердительно и без двусмысленностей: либо запас есть, либо усиление обязательно, либо нужна замена элемента.
Вопросы и ответы
Можно ли убрать часть несущей стены?
Ответ даёт расчёт с учётом всех нагрузок на стену. Часто проём возможен при устройстве металлической перемычки и обрамления. Решение и чертежи готовим в рамках проекта усиления.
Как вы определяете прочность бетона без разрушения?

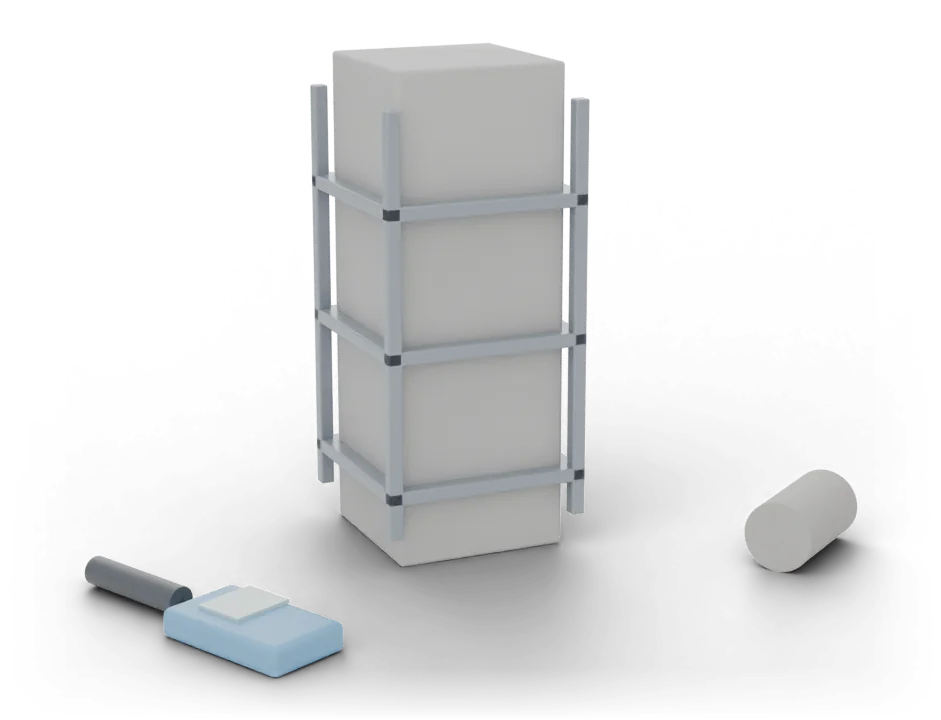

Склерометром или прибором ударного импульса, ультразвуком, отрывом со скалыванием. Спорные участки подтверждаем испытанием кернов в лаборатории.
Сколько длится обследование?
Выезд на один элемент занимает час–два. Каркас здания требует нескольких дней на объекте. Срок расчёта зависит от числа элементов.
Что значит категория технического состояния?
Свод правил выделяет нормативное, работоспособное, ограниченно работоспособное и аварийное состояние. Категорию присваиваем каждому элементу по результатам обследования и расчёта.
Подойдёт ли заключение для суда?
Да, если вопросы поставлены в договоре так, как их формулирует суд или сторона спора. При споре с подрядчиком рекомендуем сразу заказывать заключение с этой целью.
Нужна ли документация на здание?
Документация ускоряет работу, но без неё расчёт тоже возможен. Сечения, армирование и прочность определяем на месте приборами и локальными вскрытиями, а схему здания восстанавливаем обмерами.
