Задача и объект
Эксперт выезжал на объект: Санкт-Петербург. Задача заказчика зафиксирована в договоре, ниже — фрагмент заключения с ходом исследования и выводами.
Фрагмент заключения (адреса, имена и номера документов удалены)Экспертом было установлено:

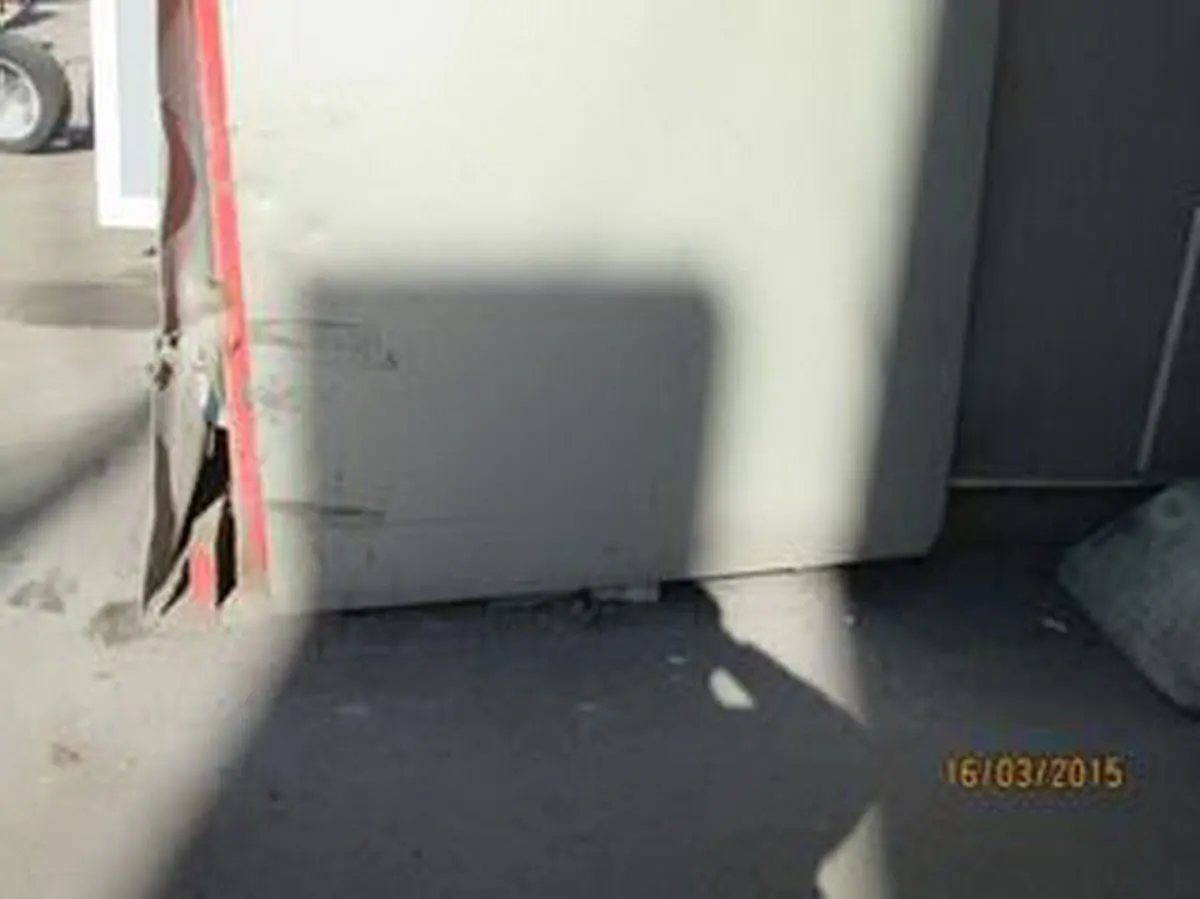

Фахверковая колонна — сорвана с анкеров в опорной части и смещена на 200мм. от нижней опорной плиты (фото №1, 2), нарушение требований СП 70.13330.20112 «Несущие и ограждающие конструкции», актуализированная редакция СНиП 3.03.01-87 П.4.12, табл 4.9п3 «Смещение осей колонн и опор относительно разбивочных осей в опорном сечении ±5мм.».
Анкера на фундаменте под фахверковую колонну срезаны (фото №1), нарушение требований СП 70.13330.20112 «Несущие и ограждающие конструкции», актуализированная редакция СНиП 3.03.01-87 П.4.5.2 «В расчетных соединениях с работой болтов на срез и соединяемых элементов на смятие допускается «чернота» (несовпадение отверстий в смежных деталях собранного пакета) до 1 мм — в 50 % отверстий, до 1,5 мм — 10 % отверстий».

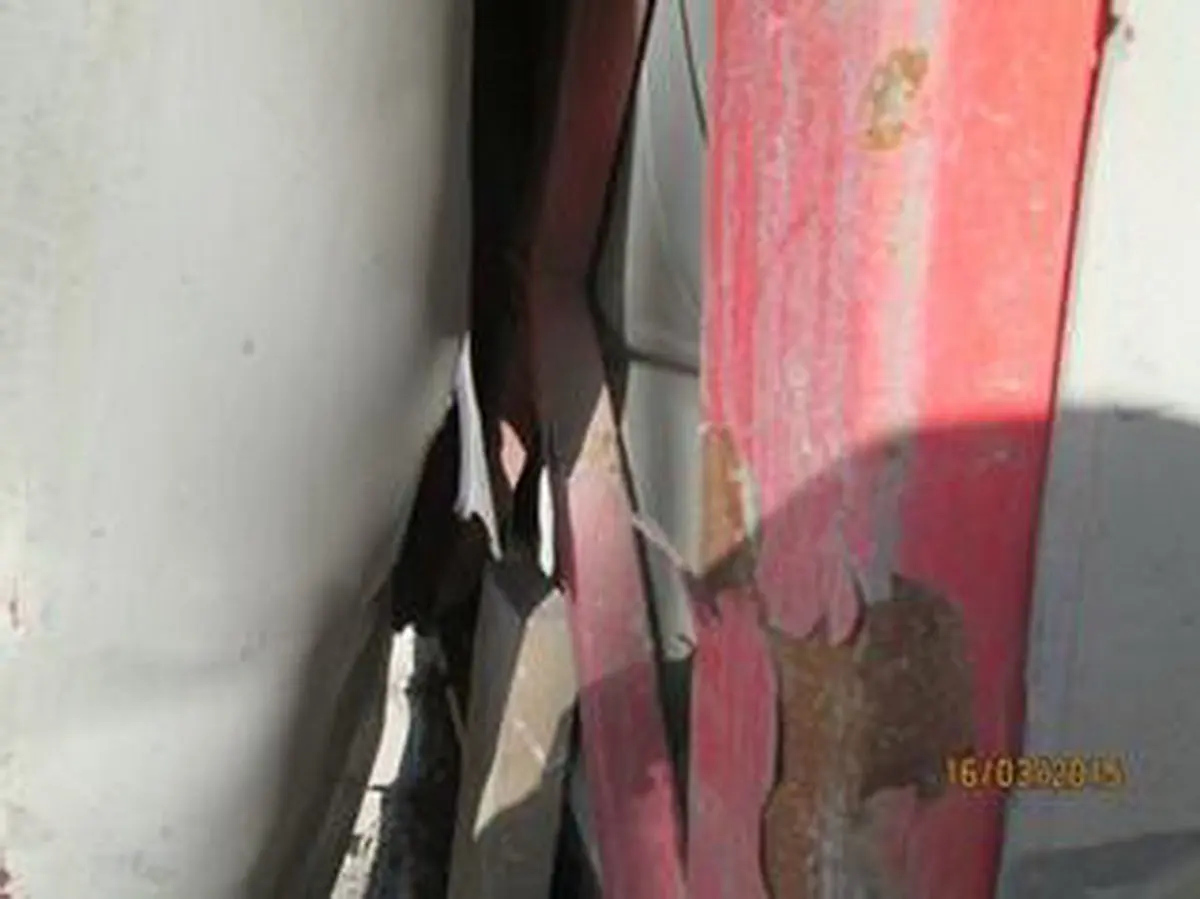

Фахверковая колонна деформирована, имеет отклонение от вертикали более допустимого (фото №3), нарушение требований СП 70.13330.20112 «Несущие и ограждающие конструкции», актуализированнная редакция СНиП 3.03.01-87 П.4.5.2 П.4.12, табл 4.9п3 «Отклонение осей колонн от вертикали в верхнем сечении при длине колонн свыше 4000-8000мм, не должна превышать 10мм.».
Вертикальные связи деформированы, имеют следы механических повреждений (фото №3), нарушение требований ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования», «Пособие по обследованию строительных конструкций» табл. II-3 «Потеря местной устойчивости конструкций (выпучивание стенок и поясов балок и колонн).Прогибы изгибаемых элементов более 1/75 пролета. Срез отдельных болтов или заклепок в многоболтовых соединениях. Коррозия с уменьшением расчетного сечения несущих элементов до 25 % иболее Трещины в сварных швах или в околошовной зоне. Механические повреждения, приводящие к ослаблению сечения до 25 %. Отклонения ферм от вертикальной плоскости более 15 мм. Расстройство узловых соединений от проворачивания болтов или заклепок; разрывы отдельных растянутых элементов; наличие трещин в основном материале элементов; расстройство стыков и взаимных смещений опор. Требуются срочные мероприятия по исключению аварии и обрушения конструкций».

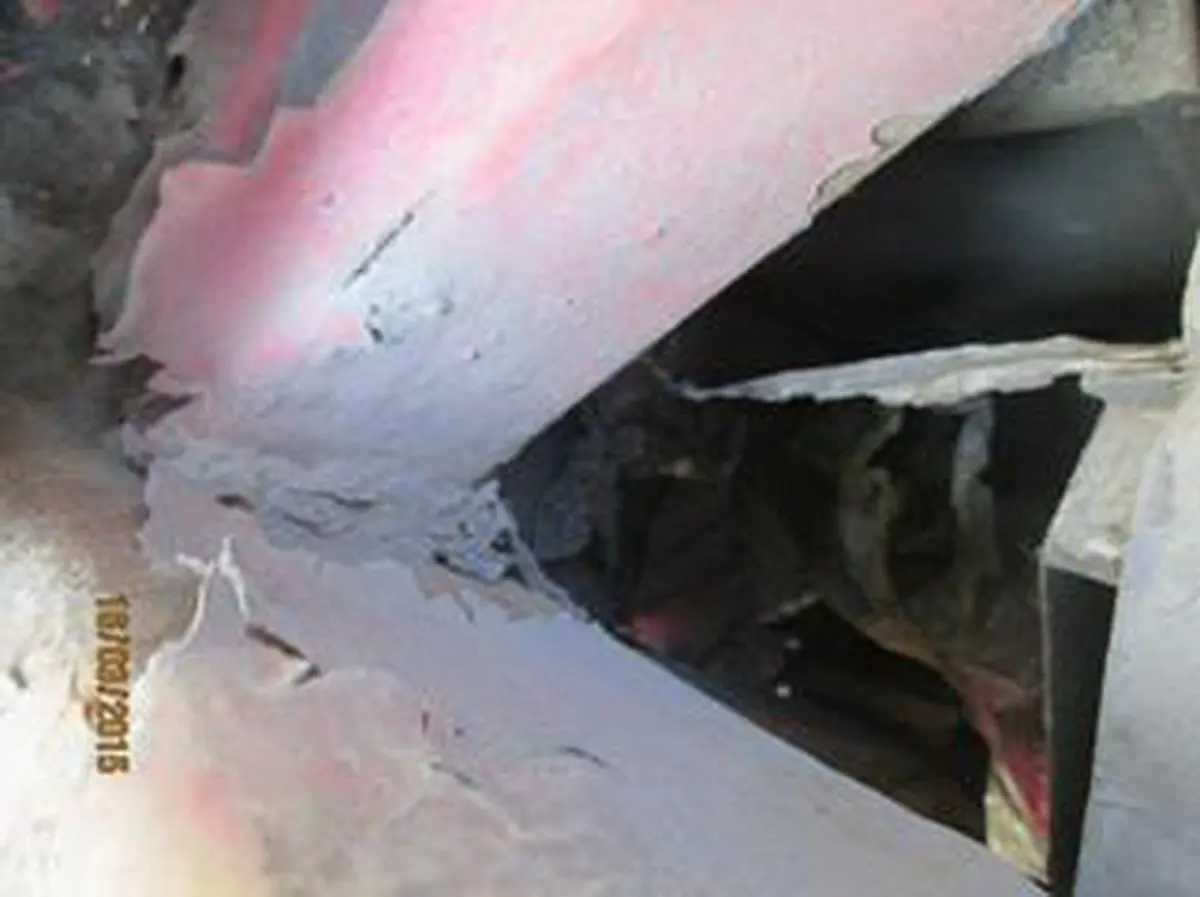

Сварные стыки имеют трещины (фото №4), нарушение требований ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования», «Пособие по обследованию строительных конструкций» табл. II-3 «Потеря местной устойчивости конструкций (выпучивание стенок и поясов балок и колонн).Прогибы изгибаемых элементов более 1/75 пролета. Срез отдельных болтов или заклепок в многоболтовых соединениях. Коррозия с уменьшением расчетного сечения несущих элементов до 25 % иболее Трещины в сварных швах или в околошовной зоне. Механические повреждения, приводящие к ослаблению сечения до 25 %. Отклонения ферм от вертикальной плоскости более 15 мм. Расстройство узловых соединений от проворачивания болтов или заклепок; разрывы отдельных растянутых элементов; наличие трещин в основном материале элементов; расстройство стыков и взаимных смещений опор. Требуются срочные мероприятия по исключению аварии и обрушения конструкций».

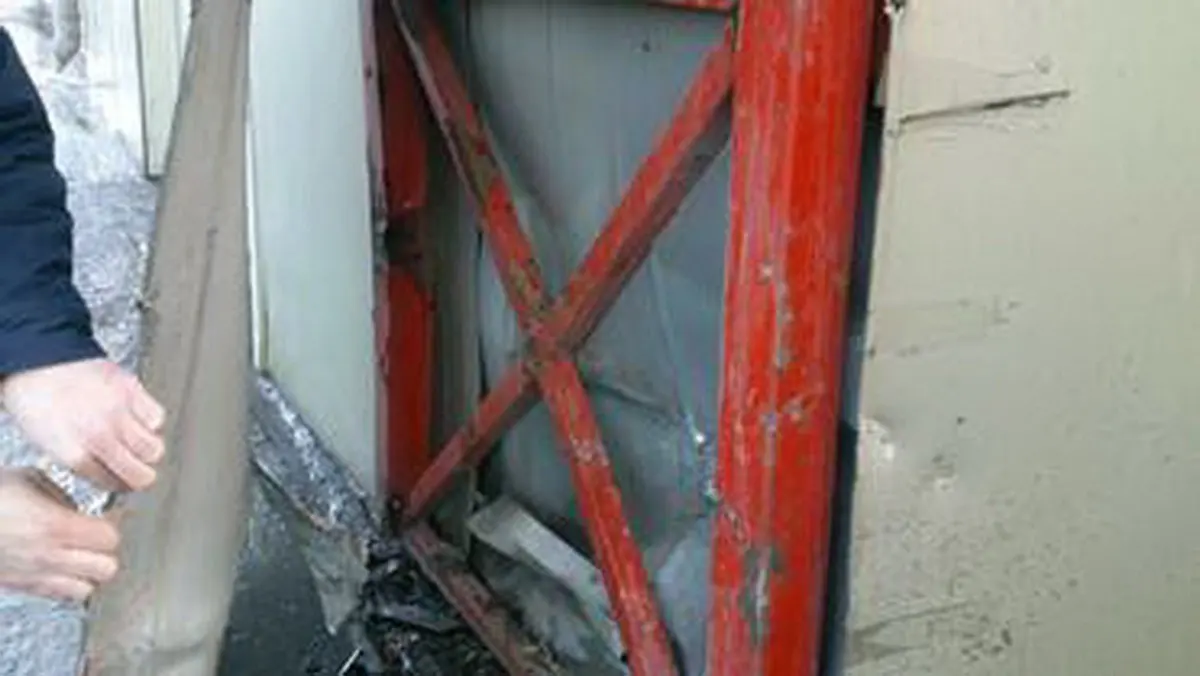

Сэндвич панели деформированы, порваны имеют следы механических повреждений (фото №6), нарушение требований ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования», «Пособие по обследованию строительных конструкций» табл. II-3 «Потеря местной устойчивости конструкций (выпучивание стенок и поясов балок и колонн).Прогибы изгибаемых элементов более 1/75 пролета. Срез отдельных болтов или заклепок в многоболтовых соединениях. Коррозия с уменьшением расчетного сечения несущих элементов до 25 % иболее Трещины в сварных швах или в околошовной зоне. Механические повреждения, приводящие к ослаблению сечения до 25 %. Отклонения ферм от вертикальной плоскости более 15 мм. Расстройство узловых соединений от проворачивания болтов или заклепок; разрывы отдельных растянутых элементов; наличие трещин в основном материале элементов; расстройство стыков и взаимных смещений опор. Требуются срочные мероприятия по исключению аварии и обрушения конструкций».

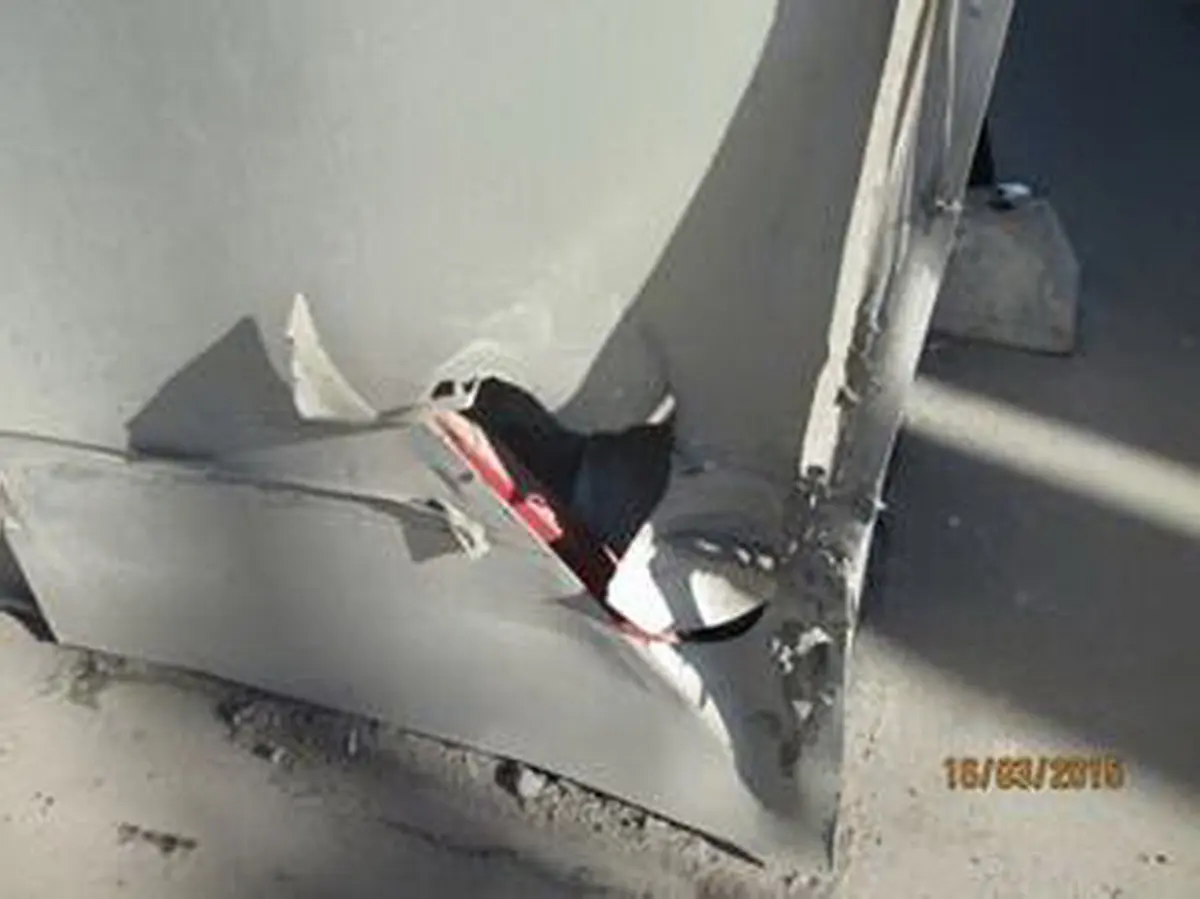

Фасадные композитные панели деформированы, имеют следы механических повреждений, порваны (Фото №5), нарушение требований ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования», «Пособие по обследованию строительных конструкций» табл. II-3 «Потеря местной устойчивости конструкций (выпучивание стенок и поясов балок и колонн).Прогибы изгибаемых элементов более 1/75 пролета. Срез отдельных болтов или заклепок в многоболтовых соединениях. Коррозия с уменьшением расчетного сечения несущих элементов до 25 % иболее Трещины в сварных швах или в околошовной зоне. Механические повреждения, приводящие к ослаблению сечения до 25 %. Отклонения ферм от вертикальной плоскости более 15 мм. Расстройство узловых соединений от проворачивания болтов или заклепок; разрывы отдельных растянутых элементов; наличие трещин в основном материале элементов; расстройство стыков и взаимных смещений опор. Требуются срочные мероприятия по исключению аварии и обрушения конструкций».
